一、適用范圍：

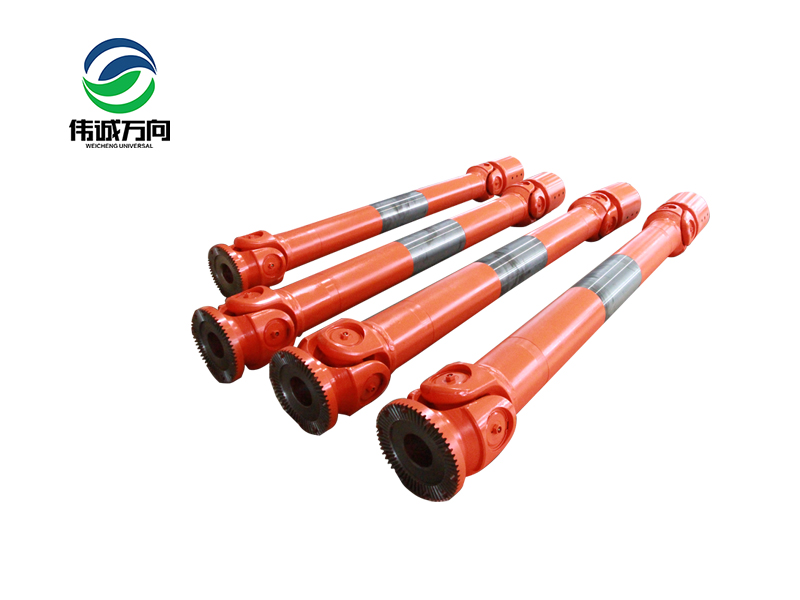

SWC中型萬向聯軸器主要適用于軋鋼機、穿孔機、矯直機、破碎機和船舶驅動等機械使用場合，是應用最廣泛的萬向軸產品系列。其法蘭直徑為160-620mm，傳遞額定轉矩范圍16-1000kN.m，軸線折角為15°。

二、結構特點：

1、萬向聯軸器利用其機構的特點，使兩軸不在同一軸線，存在軸線夾角的情況下能實現所聯接的兩軸連續回轉，并可靠地傳遞轉矩和運動。

2、中型萬向聯軸器最大的特點是：具有結構緊湊，傳動扭矩大，使用壽命長，能長期在惡劣工況因素下使用等優點。

三、選型與保養：

根據JB5513-91標準，SWC-Ⅰ和SWC型萬向聯軸器參考按下列方法選型：

計算轉矩由式(1)、式(2)或式(1)、式(3)求出：

1）式中：Tc — 計算轉矩，N·m；

T — 理論轉矩，N·m；

Pw — 驅動功率，kW；

PH — 驅動功率，hp；

n — 工作轉速，r/min；

K — 工作情況系數

2）工作情況系數K

注：1、一般情況下按所傳遞轉矩和軸承壽命選擇萬向聯軸器，也可根據機械設備的具體使用要求，只校核扭轉強度或軸承壽命中的一項；

2、當聯軸器在水平和垂直面間同時存在軸線折角時，還應計算其合成軸線折角；

3、部分特殊使用工環境況下，萬向聯軸器在選型階段要考慮使用轉速及動平衡的需求；

4、十字軸式萬向聯軸器應根據載荷特性、計算轉矩、軸承壽命及工作轉速等相關因素綜合選用。無錫市偉誠萬向軸有限公司提供中型萬向軸選型、萬向軸參數設計、研發及萬向軸生產等一站式服務，萬向軸生產廠家直接供貨，讓您省時、省力、省心。同時提供SWC中型萬向聯軸器的運輸與儲存、安裝與使用、保養與維修等方面的技術指導。

注：1.上表中各代號含義如下：

L --標準長度，對可伸縮型而言，長度L系縮短狀態下的最小長度；

Lv--伸長量；

m--質量；

Tn--公稱轉矩（取屈服轉矩的50%）；

Tf--疲勞轉矩，即在變彎負荷作用下按疲勞強度確定的許用轉矩；

β--最大軸線折角；

mL--增長100mm的質量。

2.上表中未注明計量單位者按毫米計；

3.用戶需要改變標準長度，伸縮量和法蘭型式尺寸時，請和我廠商定。
